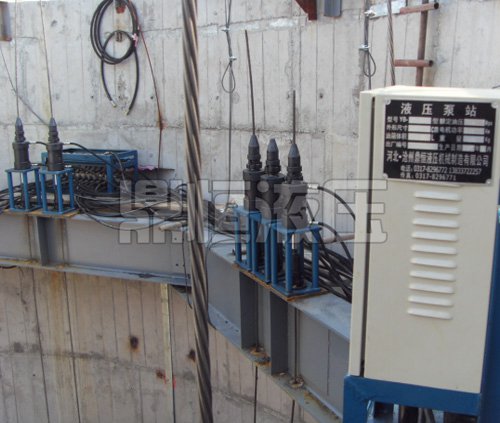

煤气柜顶提升设备液压系统是独立的集成化动力传动装置,它可控主要供油并控制油流的方向,压力和流量以输出可调整的直线往复运动回动。从而推动执行机构实现各种动作和工作循环。
煤气柜顶提升设备液压系统是独立的集成化动力传动装置,它可控主要供油并控制油流的方向,压力和流量以输出可调整的直线往复运动回动。从而推动执行机构实现各种动作和工作循环。
在同等输出功率下,液压传动装置的体积小、重量轻、运动惯量小、动态性能好。
合理选择煤气柜顶提升设备,调整压力阀的压力也是降低功率损失的一个重要方面。流量阀按系统中流量调节范围选取并其 小稳定流量能满足使用要求,压力阀的压力在满足液压设备正常工作的情况下,尽量取较低的压力。 先,从动力源——泵的方面来考虑,考虑到执行器工作状况的多样化,有时系统需要大流量,低压力;有时又需要小流量,高压力。所以选择限压式变量泵为宜,因为这种类型的泵的流量随系统压力的变化而变化。当系统压力降低时,流量比较大,能满足执行器的行程。当系统压力提高时流量又相应减小,能满足执行器的工作行程。这样既能满足执行器的工作要求,又能使功率的消耗比较合理。
煤气柜顶整体浮升的悬挂装置的悬挂方法包括如下步骤:
1)气柜柜顶浮升前,将立柱及侧板、活塞系统安装完毕;
2)安装并调整挂钩装置,将挂钩装置下部支撑部分的活塞连接角钢与活塞桁架架头连接固定,然后对挂钩装置进行径向与切向垂直度的调整与固定;
3)安装柜顶系统,将柜顶桁架下翼缘板与挂钩装置的柜顶连接板连接固定;
4)将挂钩板安装在立柱的指定位置上;
5)利用鼓风机向气柜内充气,使柜顶系统、挂钩装置及活塞系统成为一个整体向上浮升;
6)在指挥员统一口令下抬起挂钩尾端;
7)随着整个浮升体的上升,当挂钩钩嘴高度超过挂钩板的上沿时,在指挥员统一口令下,将挂钩尾端放下,挂钩钩嘴随之抬起,此时停止充气,浮升体回落,挂钩挂在挂钩板上,由此完成一次浮升过程的悬挂;
8)安装下一节立柱及侧板,重复4、5、6、7的步骤,可使柜顶系统随着立柱的向上安装,同时向上浮升;
9)当整个气柜柜顶系统上升到指定的安装位置时,可以进行柜顶的安装工作,柜顶安装完毕可将挂钩装置与柜顶脱离,使挂钩装置随同活塞系统整体回落。
